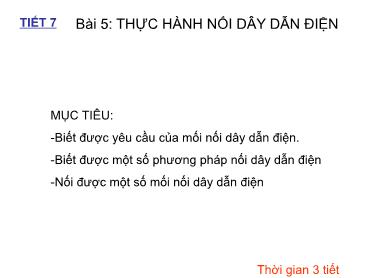

 TIẾT 7 Bài 5: THỰC HÀNH NỐI DÂY DẪN ĐIỆN
 MỤC TIÊU:
 -Biết được yêu cầu của mối nối dây dẫn điện.
 -Biết được một số phương pháp nối dây dẫn điện
 -Nối được một số mối nối dây dẫn điện
 Thời gian 3 tiết I. Dụng cụ, vật liệu và thiết bị
 1. Dụng cụ:
 2. Vật liệu và thiết bị:
 - K×m c¾t d©y. - Hép nèi d©y. GiÊy r¸p.
 - K×m tuèt d©y. - D©y ®iÖn mÒm lâi nhiÒu sîi.
 - K×m trßn. - D©y ®iÖn mÒm lâi mét sîi.
 - Dao nhá. - B¨ng dÝnh c¸ch ®iÖn.
 - Má hµn - Nhùa th«ng, thiÕc hµn I. Dụng cụ, vật liệu và thiết bị
 II. Nội dụng và trình tự thực hành
 1. Một số kiến thức bổ trợ
 a, Các loại mối nối.
 - Mối nối thẳng
 - Mối nối phấn nhánh (nối rẽ)
 - Mối nối dùng phụ kiện (hộp nối)
- Hãy kể tên các loại mối nối dây dẫn điện? I. Dụng cụ, vật liệu và thiết bị
II. Nội dụng và trình tự thực hành
 1. Một số kiến thức bổ trợ
 a, Các loại mối nối.
 b, Yêu cầu mối nối
 • Dẫn điện tốt
 • Có độ bền cơ học cao
 • An toàn điện
 • Đảm bảo về mặt mĩ thuật.
Mối nối khi hoàn thành cần đảm bảo những yêu cầu gì? I. Dụng cụ, vật liệu và thiết bị
 II. Nội dụng và trình tự thực hành
 1. Một số kiến thức bổ trợ
 2. Quy trình chung nối dây dẫn điện
 Hãy sắp xếp lại các công đoạn cho hợp lí?
 Cách Kiểm Nối Hàn Làm Bóc vỏ
 điện tra mối dây mối sạch cách
mối nối nối nối lõi điện
 Hàn Cách
Bóc vỏ Làm Nối Kiểm tra
 cách mối điện
 sạch mối nối
 điện dây nối mối nối
 lõi 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN
 Có thể bóc vỏ cách điện bằng dụng cụ nào?
 hoặc
 Bóc vỏ cách điện bằng dao Bóc vỏ cách điện bằng kìm
 tuốt dây
 Có mấy cách bóc vỏ cách điện ?
Có 2 cách bóc vỏ cách điện
 hoặc
 Bóc cắt vát Bóc phân đoạn 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN
2.2 _ BƯỚC 2 : LÀM SẠCH LÕI
 Làm sạch lõi bằng giấy ráp ( giấy nhám )
 Để mối nối tiếp xúc tốt, tăng tính dẫn điện . 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN
 2.2 _ BƯỚC 2 : LÀM SẠCH LÕI
 2.3 _ BƯỚC 3 : NỐI DÂY
a. Nối dây dẫn theo đường thẳng ( nối nối tiếp ) _ Dây dẫn lõi 1 sợi
 • Uốn gập lõi .
 • Vặn xoắn
 • Kiểm tra mối nối
 Quan sát hình, em hãy cho biết trình
 tự thực hiện nối dây dẫn lõi một sợi ? 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN
 2.2 _ BƯỚC 2 : LÀM SẠCH LÕI
 2.3 _ BƯỚC 3 : NỐI DÂY
a. Nối thẳng ( nối nối tiếp ) _ Dây dẫn lõi 1 sợi
 _ Dây dẫn lõi nhiều sợi
b. Nối rẽ ( nối phân nhánh) _ Dây dẫn lõi 1 sợi
 _ Dây dẫn lõi nhiều sợi
c. Nối dây dùng phụ kiện _ Nối bằng vít
 _ Nối bằng đai ốc nối dây 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN
 2.2 _ BƯỚC 2 : LÀM SẠCH LÕI
 2.3 _ BƯỚC 3 : NỐI DÂY
 2.4 _ BƯỚC 4 : HÀN MỐI NỐI
* Tác dụng : * Cách hàn :
 _ Tăng sức bền cơ học . _ Làm sạch mối nối
 _ Dẫn điện tốt _ Láng nhựa thông
 _ Không gỉ _ Hàn thiếc mối nối 2.1 _ BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN
 2.2 _ BƯỚC 2 : LÀM SẠCH LÕI
 2.3 _ BƯỚC 3 : NỐI DÂY
 2.4 _ BƯỚC 4 : HÀN MỐI NỐI
 2.5 _ BƯỚC 5 : CÁCH ĐIỆN MỐI NỐI
Cách điện mối nối bằng cách quấn băng cách điện
• Nối thẳng • Nối rẽ nhánh I. Dụng cụ, vật liệu và thiết bị
II. Nội dụng và trình tự thực hành
 1. Một số kiến thức bổ trợ
 2. Quy trình chung nối dây dẫn điện
III. Củng cố
 A B C
 D E
 Em hãy cho biết mối nối nào đúng yêu cầu kỹ thuật ? Câu 1: Giải thích vì sao khi mối nối đảm bảo yêu cầu kĩ
thuật thì tiết kiệm được điện năng tiêu thụ?
 - Do tiếp xúc tốt, điện trở tại chỗ nối nhỏ, tổn hao nhiệt
nhỏ, tiết kiệm được năng lượng điện tổn thất.
Câu 2: Hãy điền từ : chập mạch, lỏng lẻo, sự cố, đứt
mạch vào chỗ trống trong các câu sau:
 Nếu một mối nối.sẽlỏng lẻo dễ xảy ralàmsự cố
..hoặcđứt mạch phát sinh tia lửa điện làm..gâychập mạch
hỏa hoạn. Híng dÉn vÒ nhµ
• Häc thuéc YC kÜ thuËt mèi nèi d©y dÉn ®iÖn.
• Quy tr×nh chung mèi nèi d©y dÉn ®iÖn.
• TËp nèi d©y t¹i nhµ theo híng dÉn vµ SGK
• ChuÈn bÞ 2 mÉu d©y dÉn: Lo¹i 1 sîi (30cm) vµ nhiÒu sîi (60cm).
• ChuÈn bÞ dông cô: Kìm, kìm tuốt, giấy ráp Tiết 8, 9 2.3 _ BƯỚC 3 : NỐI DÂY
a. Nối dây dẫn theo đường thẳng ( nối nối tiếp ) _ Dây dẫn lõi nhiều sợi
 •Bóc vỏ cách điện và
 làm sạch lõi.
 • Lồng lõi
 •Vặn xoắn
 •Kiểm tra mối nối.
 Quan sát hình, em hãy cho biết trình tự thực hiện nối
 dây dẫn lõi nhiều sợi ? Tiết 9. thực hành: NỐI DÂY DẪN ĐIỆN (t1)
 2.3 _ BƯỚC 3 : NỐI DÂY
b. Nối rẻ ( nối phân nhánh ) _ Dây dẫn lõi 1 sợi
 • Uốn gập lõi .
 • Vặn xoắn
 • Kiểm tra mối nối
 A B
 QuanDựa vàosát hình,các yêu em cầu hãy mối cho nối, biết em trình hãy tự cho thực biết hiện
 nốimối dây nối dẫnnào lõiđạt một yêu sợi cầu ? ? Tiết 9. thực hành: NỐI DÂY DẪN ĐIỆN (t1)
 2.3 _ BƯỚC 3 : NỐI DÂY
b. Nối rẻ ( nối phân nhánh ) _ Dây dẫn lõi nhiều sợi
 • Bóc vỏ cách điện và
 làm sạch lõi .
 • Lồng lõi .
 • Vặn xoắn .
 • Kiểm tra mối nối .
 Quan sát hình, em hãy cho biết trình tự thực hiện nối
 dây dẫn lõi nhiều sợi ? Tiết 9. thực hành: NỐI DÂY DẪN ĐIỆN (t1)
 2.3 _ BƯỚC 3 : NỐI DÂY
 c. Nối dây dùng phụ kiện _ Nối bằng vít
Trình tự thực hiện nối dây dẫn bằng vít
 • Làm đầu nối .
 • Nối dây
 Làm khuyên kín Làm khuyên hở Tiết 9. thực hành: NỐI DÂY DẪN ĐIỆN (t1)
 2.3 _ BƯỚC 3 : NỐI DÂY
c. Nối dây dùng phụ kiện _ Nối bằng đai ốc nối dây
 • Làm đầu nối thẳng .
 • Nối dây dẫn
 • Kiểm tra mối nối .
 Quan sát hình, em hãy cho biết trình tự thực hiện nối bằng
 đai ốc nối dây ?
